Att dra el till garage eller attefallshus kräver planering, rätt kabel och korrekt skydd. Med en genomtänkt matning och säker förläggning i mark får du en driftssäker anläggning. Här går vi igenom val av matningssätt, markkabel och behörighetskrav.
Planera eldragningen från start
Börja med att definiera vad byggnaden ska användas till. Ett varmgarage med laddbox, kompressor och belysning ställer andra krav än ett förråd med några uttag. Ett attefallshus för boende kräver ännu mer effekt och fler grupper. När du vet lastbilden kan du dimensionera säkring, kabelarea och skydd.
Se också över huvudsäkring och huvudcentral i bostaden. Ofta räcker det att mata ett garage eller attefallshus via en undercentral, men vid höga effekter eller önskat eget abonnemang kan en separat servis vara aktuellt.
Matningsstrategi: undercentral eller egen servis?
Det vanligaste är att mata från husets huvudcentral till en undercentral i garaget eller attefallshuset. Du får kortare gruppledningar i den nya byggnaden och kan montera jordfelsbrytare, överspänningsskydd och säkringar lokalt. För många är det den mest kostnadseffektiva och flexibla lösningen.
En separat servis med eget elnätsabonnemang kan vara lämpligt om byggnaden ska hyras ut, om du vill mäta förbrukningen separat eller om den totala effekten blir hög. Detta kräver samordning med elnätsägaren och nya servisledningar.
- Undercentral: bra för normal last, enkel att utöka, ingen nätåtgärd krävs.
- Egen servis: tydlig mätning och ägande, men kräver nätarbete och projektering.
Dimensionering: säkring, kabelarea och spänningsfall
Dimensionera alltid efter högsta samtidiga last och ledningslängd. Ett vanligt scenario är trefasmatning 400 V till undercentral, vilket ger stabilitet för tunga laster som värmare, svets eller spis i attefallshus. Välj kabelarea så att ledningen klarar strömmen, har tillräckligt kort utlösningstid vid fel och håller spänningsfallet inom rimliga gränser.
Riktlinjer i praktiken:
- Håll spänningsfallet till under 4 % fram till yttersta uttag/belysning.
- Ta hänsyn till startströmmar för motorer och värmare.
- Säkring i huvudcentralen ska samverka selektivt med säkringar i undercentral.
- Välj kabelarea utifrån ström, längd och förläggningssätt (mark/luft/inomhus).
Beakta också framtida behov: planera för laddbox, fler uttag eller konvertering av attefallshus till boende. En något grövre matning idag kan spara arbete senare.

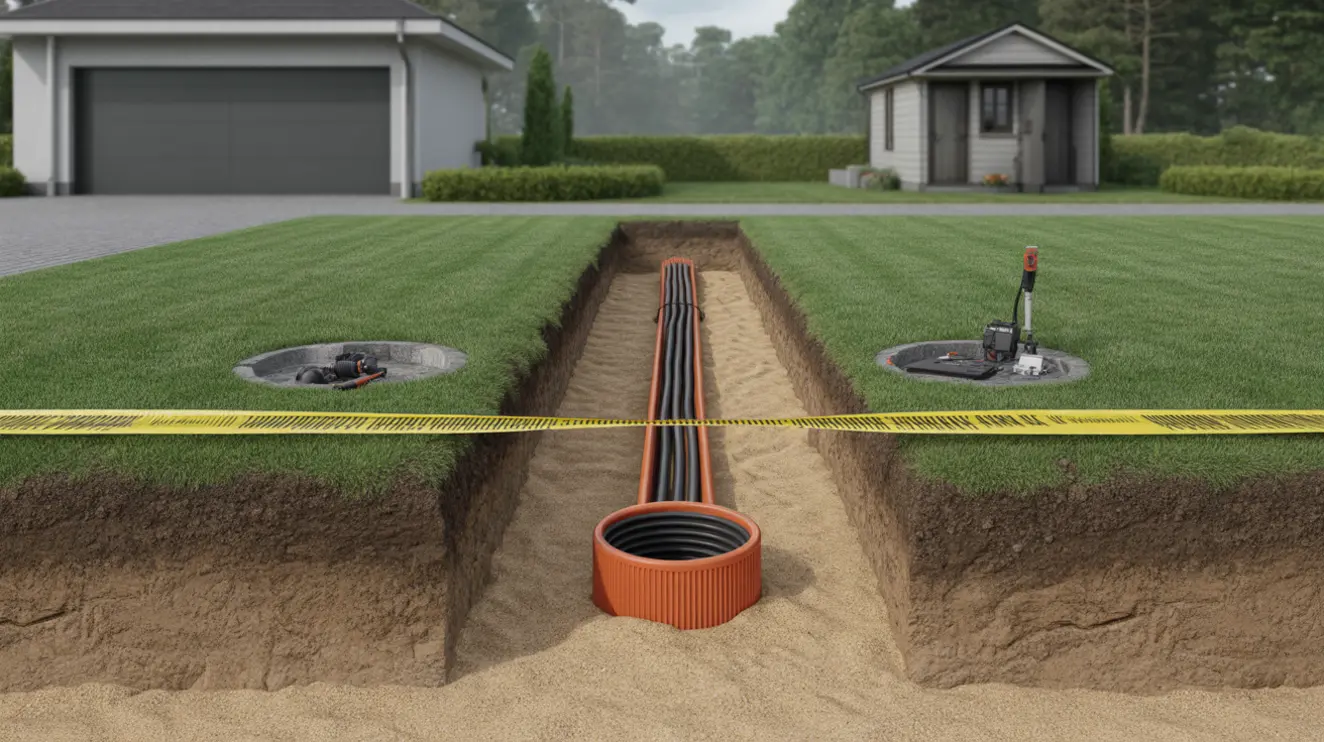

Förläggning i mark: rätt kabel, djup och skydd
Använd godkänd markkabel, exempelvis EKKJ eller N1XV, och förlägg den i kabelrör där det finns risk för mekanisk påverkan eller där du vill kunna byta kabel. Försänk kabeln på rätt djup, ge den ett jämnt stöd och markera läget för framtida grävning.
Rekommenderad förläggning:
- Gräv 35–50 cm djup i trädgårdsmark. Under uppfart/väg, gå djupare (cirka 60 cm) och använd skyddsrör.
- Lägg 10 cm sandbädd under och över kabeln för att undvika skav från stenar.
- Placera markeringsband 10–15 cm ovanför kabeln.
- Håll avstånd till andra ledningar och rör, korsa i 90 grader om möjligt.
- Använd rör med tillräcklig diameter och dragtråd. Håll mjuka böjar, undvik skarpa krökar.
- Skydda uppstick och vägggenomföringar med rör och tätningar mot fukt och gnagare.
Vid längre sträckor, mät upp rutten och märk ut vinkelpunkter. Dokumentera djup, läge i förhållande till fasta punkter och var uppstick sker. Den dokumentationen är ovärderlig vid framtida grävning eller felsökning.
Undercentral, skydd och installation i byggnaden
I garaget eller attefallshuset monterar du en undercentral på lämplig plats, torr och åtkomlig. Förse den med huvudbrytare, jordfelsbrytare och säkringar. I boendemiljö och för uttag upp till 16 A krävs 30 mA jordfelsbrytare. Välj minst typ A. Vid laddbox kan särskilda krav gälla (typ B eller DC-övervakning beroende på fabrikat). Överspänningsskydd rekommenderas där huvudbyggnaden har det eller i områden med åskrisk.
Tänk på miljön i byggnaden. Garage kan vara fuktiga och utsatta för damm och kemikalier. Välj utrustning med lämplig kapslingsklass, till exempel IP44 för uttag i fuktig miljö, och placera uttag så att de inte riskerar mekanisk påverkan. I attefallshus som används för boende gäller generella bostadskrav: tillräckligt med uttag i varje rum, separata grupper för kök och våtutrymmen, samt skyddsutjämning i badrum.
- Separera laster: belysning, uttag, värme och laddbox på egna grupper.
- Utför skyddsutjämning där ledande delar finns, exempelvis i våtrum.
- Kontrollera fasbalans vid trefaslast för att undvika överbelastning av nollan.
Behörighetskrav, kontroll och dokumentation
Fasta elinstallationer som matning, markkabel, undercentral och fasta uttag ska utföras av elinstallationsföretag registrerat hos Elsäkerhetsverket, eller av person som arbetar under företagets kontroll. Som privatperson får du byte av befintliga apparater som inte är fast anslutna, men inte dra nya fasta ledningar eller installera central.
Ett professionellt utförande omfattar planering, riskbedömning, val av material enligt gällande standarder och kontroll före idrifttagning. Be om dokumentation efter avslutat arbete.
- Enlinjeschema över matning, grupper och skydd.
- Protokoll för isolationsmätning, kontinuitet i skyddsledare och jordfelsbrytarprov.
- Eventuell märkning av undercentral och grupper samt lägeskarta för markkabel.
Genom att planera last, välja rätt markkabel och följa behörighetskraven får du en säker och framtidssäker elförsörjning till garage och attefallshus. Rådfråga ett registrerat elinstallationsföretag tidigt, särskilt om du planerar laddbox eller boendestandard i attefallshuset, så blir dimensionering och skydd rätt från början.
