Projektering och installation av högspänningsställverk vid vindpark i Sävar

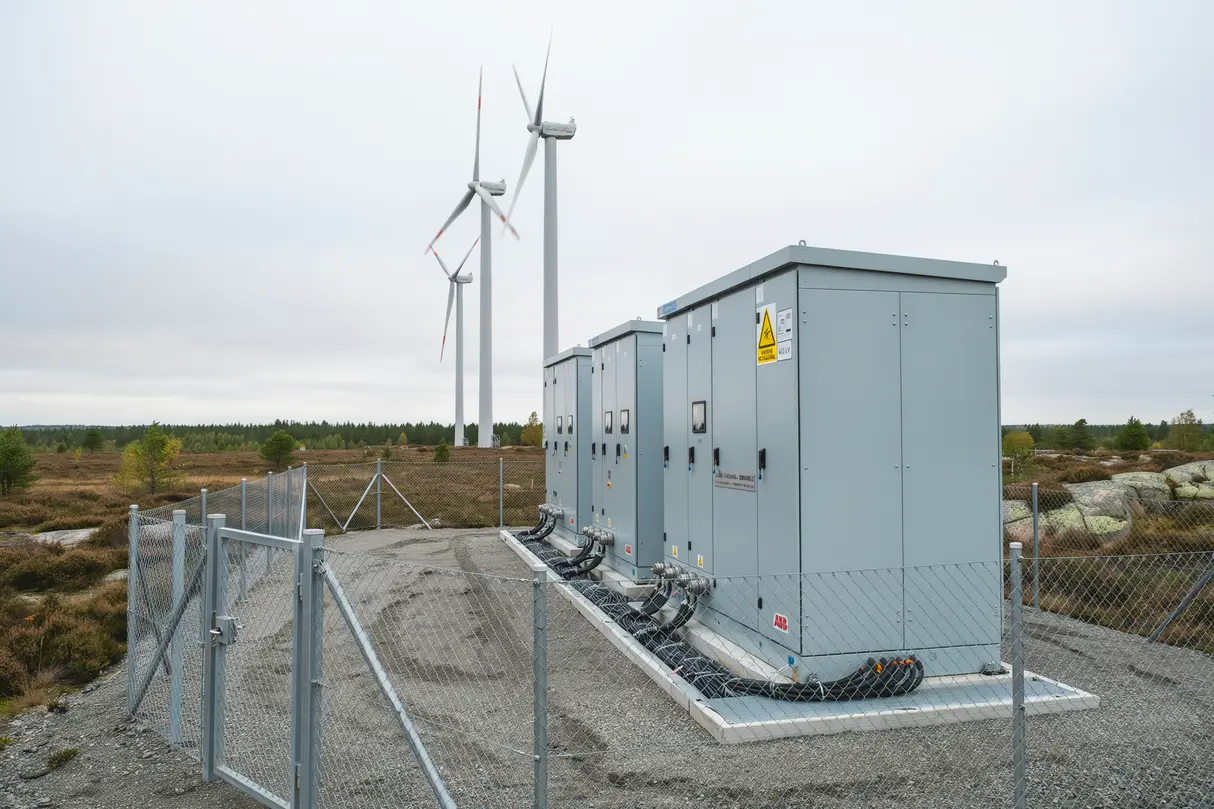

Projektet omfattade projektering och installation av ett högspänningsställverk vid en vindpark i Sävar under 2026. Arbetet utfördes åt en beställare som behövde en driftsäker och väl dokumenterad lösning för anslutning av vindparkens interna elproduktion till överliggande nät. Insatsen omfattade både teknisk samordning, montage på plats och avslutande provning innan anläggningen togs i bruk.

Så genomfördes projekteringen och installationen

Arbetet inleddes med en teknisk genomgång av platsens förutsättningar, anslutningspunkt, belastningsdata och krav på tillgänglighet. Därefter togs projekteringsunderlag fram med fokus på ställverkets uppbyggnad, skyddsfunktioner, jordningssystem, kabeldragning och integration mot vindparkens överordnade styrning. Underlaget samordnades med övriga discipliner på området, där markentreprenad, fundament, kabelschakt och tillfälliga etableringsytor behövde fungera tillsammans med de eltekniska delarna. Ritningar, enlinjescheman, apparatlistor och märksystem upprättades och granskades innan materialbeställning och montage påbörjades.

Själva installationen genomfördes stegvis för att skapa en säker och kontrollerad arbetsgång. Först förbereddes montageytan och ställverksutrymmet kontrollerades med avseende på nivåer, infästningar, kabelinföringar och arbetsutrymme. Därefter monterades ställverkssektionerna och sammanfogades enligt tillverkarens anvisningar. Högspänningsceller, samlingsskenor, brytare, frånskiljare och skyddsutrustning installerades med noggrann kontroll av mekanisk passning och elektrisk anslutning. Samtidigt utfördes förläggning och anslutning av kraftkablar och styrkablar, där särskild vikt lades vid separation, märkning och dokumenterad dragavlastning. Jordningssystemet byggdes upp med kopparlina, jordtag och förbindningar mellan ställverk, kapslingar och övriga ledande delar för att skapa en robust och säker anläggning.

1. 1
   Teknisk förberedelse och samordning

   Projektet startade med platsgenomgång, insamling av driftdata och samordning mellan elprojektering, markarbeten och anslutande system. Under denna fas fastställdes ställverkets placering, kabelvägar, skyddsfilosofi och dokumentationskrav.

2. 2
   Montage och elektrisk installation

   Ställverksutrustningen monterades på plats och kompletterades med kraftförsörjning, styrkretsar, mätning och jordning. Kablar drogs, avslutades och märktes enligt ritningsunderlag, samtidigt som alla anslutningar kontrollerades löpande.

3. 3
   Provning, verifiering och överlämning

   Efter färdig installation genomfördes isolationsmätning, kontroll av skyddsfunktioner, funktionsprov av brytare samt verifiering av signaler mot överordnat system. När samtliga tester godkänts överlämnades anläggningen med komplett dokumentation och tydlig märkning för fortsatt drift och underhåll.
