Ett välbyggt apparatskåp gör pool, värmepump och smart hem driftsäkra och lättskötta. Med rätt styrfunktioner samlas all el och automation på ett ställe. Resultatet blir ordning, säkerhet och flexibel framtida utveckling.
Varför ett skräddarsytt apparatskåp till villan?

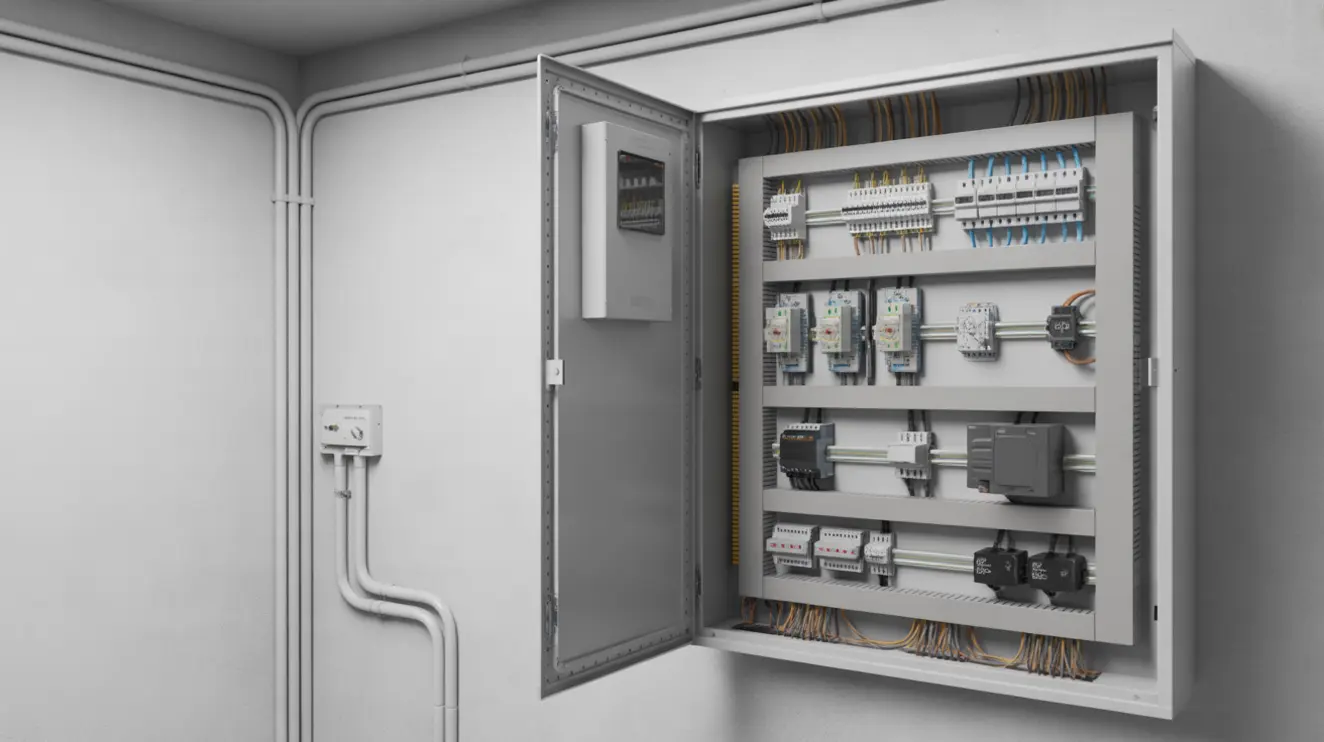

I villor växer ofta tekniken fram stegvis: en pool läggs till, värmepumpen byts, belysning automatiseras. Ett skräddarsytt apparatskåp samlar matning, styrning och skydd i en enhetlig lösning. Du får tydlig märkning, genomtänkt kabelföring och enkel felsökning när något händer.
Rätt byggt skåp följer gällande standarder och ger elnätsäker drift. Det minskar risken för otydliga provisorier, överbelastade grupper och svårservade installationer. Dessutom skapar du plats för framtida funktioner utan att behöva bygga om från grunden.
Kartlägg behovet – funktioner, laster och framtida utbyggnad
Börja med en enkel funktionsbeskrivning. Lista alla laster, hur de ska styras och vilka signaler du vill se. Ta med normaldrift, undantag och larm, så att byggaren kan dimensionera rätt från början.
- Pool: cirkulationspump, belysning, eventuell elvärmare och kemdosering.
- Värmepump: start/stop, låsningar, drift- och fellarm, tillsatsvärme och cirkulationspumpar.
- Smart hem: belysningszoner, utebelysning, motorvärmare, bevattning och ventilation.
- Kommunikation: behov av KNX, Modbus, potentialfria kontakter eller appstyrning.
- Framtid: extra moduler för bastu, spabad, solceller, batteri eller laddbox.
Samla även tekniska data: spänning, effekt, startströmmar och önskade driftlägen. Be om plats för två till tre framtida grupper på DIN-skena. Det kostar lite utrymme men förenklar kommande utbyggnad betydligt.
Viktiga tekniska val – kapsling, skydd och komponenter
Välj kapsling efter placering och miljö. I ett torrt teknikrum räcker normalt IP30–IP44. I garage, pumphus eller fuktigare miljöer behövs ofta IP54 eller högre och korrosionsbeständigt material. Säkra god ventilation och tillräcklig yta för kabelföring och service.
- Skydd: huvudbrytare, dvärgbrytare, jordfelsbrytare 30 mA för våtutrymmen och pool.
- Styrning: reläer, kontaktorer, tidkanaler, termostater eller kompakt PLC/logicmodul.
- Kommunikation: I/O-moduler, gateways för öppna protokoll och separata hjälpspänningar.
- Elsäkerhet: tydlig isolationsnivå mellan 230/400 V och 24 V styr, samt överspänningsskydd.
- Service: plintar med märkningar, kabelkanaler, ritningsficka och reservutrymme på skenor.
Be apparatskåpsbyggaren verifiera mot SS-EN 61439 och följa SEK:s rekommendationer. Kräv dokumentation med kretsschema, apparatlista, inställningsvärden och provningsprotokoll. Det underlättar vid drift, felsökning och framtida förändringar.
Integration: pool, värmepump och smart hem
Poolens styrning vinner på enkla och säkra sekvenser. Skåpet kan hantera pumpens driftlägen, låsning mot värmare utan flöde och tändning av poolbelysning via separata säkrade kretsar. Lägg in frostskydd och manuell servicebrytare för backspolning och underhåll.
Värmepumpen integreras vanligtvis via potentialfri start/stop och fellarm. Lägg in låsningar mot elpatron och prioriteringar mot andra stora laster. Med lastvakt kan skåpet skjuta på icke kritiska laster för att undvika onödiga huvudsäkringslaster.
För smart hem ger skåpet en robust bas. Centraliserad matning med separata styrkretsar gör att app, knappar och tidsstyrning samverkar utan konflikter. Välj öppna gränssnitt för flexibilitet och märk alla I/O så att driftsättning och framtida integration går snabbt.
Upphandling och leverans – så anlitar du rätt partner
Skapa ett enkelt förfrågningsunderlag. Beskriv funktionerna, ange kända laster, visa placering och önskat kapslingsutförande. Be om förslag på topologi, reservplatser och dokumentation. En erfaren Apparatskåpsbyggare hjälper gärna att preciserar detaljer och föreslå förbättringar.
- Be om ritningar: enkel principskiss, plintkort och layout för kapslingen.
- Fråga om standard: verifiering mot SS-EN 61439 och elsäkerhetsrutiner vid provning.
- Planera test: fabrikstest med funktionsgenomgång samt idrifttagning på plats med protokoll.
- Begär märkning: apparatskylt, gruppförteckning och tydliga ledar- och plintmärkningar.
Boka platsbesök före beställning för att mäta väggutrymme, kabeldragningar och miljökrav. Kom överens om ansvarsfördelning för matningar, rördragning och givarmontage. Ju tydligare gränssnitt, desto smidigare montage och idrifttagning.
Styr kostnaden utan att sänka kvaliteten
Kostnadsdrivare är oftast kapslingens storlek och IP-klass, antalet I/O och dokumentationsnivån. Du kan spara pengar genom att återanvända fungerande givare, samordna rördragningar och gruppera laster klokt. Välj standardiserade komponentfamiljer med god tillgänglighet istället för udda specialdelar.
Prioritera funktioner som ger mest nytta: tydlig larmhantering, låsningar som skyddar utrustning och ordentlig märkning. Lämna plats för framtiden, men bygg inte in avancerade funktioner som ingen tänker använda. En sammanhållen lösning med rätt grundfunktioner ger stabil drift och enkel service över tid.
